XRectCenterWidget

简介

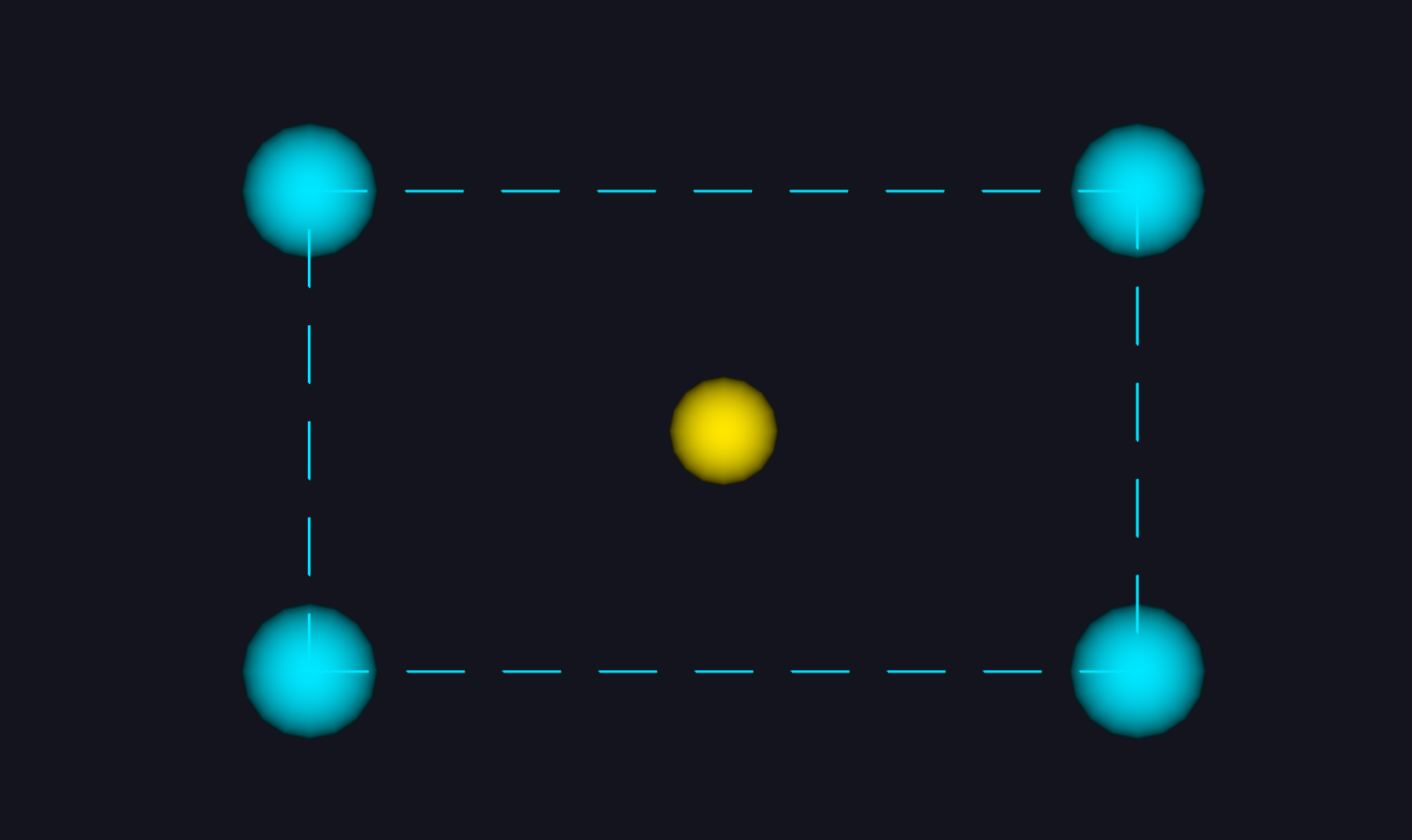

通过一个矩形来定义中心，其四个角点都可以交互，同时通过移动中心可以平移整个 Widget 的位置。

主要方法

• 获取矩形左上角世界坐标（未放置时返回 null）。
• 获取矩形右上角世界坐标（未放置时返回 null）。
• 获取矩形右下角世界坐标（未放置时返回 null）。
• 获取矩形左下角世界坐标（未放置时返回 null）。
• 获取矩形中心点世界坐标（未放置时返回 null）。
• 编程方式设置中心点（保持矩形大小整体平移）。
• 一次性通过左上角和右下角设置矩形。
• 获取当前激活 handle 的世界坐标（未放置时返回 null）。
• 编程方式设置 handle 位置（跳过交互流程）。
• 重置 widget。
• 设置所有 handle 的基础颜色 [R, G, B]（0-255）。
• 设置角点 handle 颜色 [R, G, B]（0-255）。
• 设置中心 handle 颜色 [R, G, B]（0-255）。
• 设置 handle hover 高亮颜色 [R, G, B]（0-255）。
• 设置矩形边框颜色 [R, G, B]（0-255）。
• 设置矩形边框 hover 高亮颜色 [R, G, B]（0-255）。
• 获取当前 handle hover 高亮颜色。
• 设置 handle 缩放因子（世界坐标单位）。
• setScale1 的别名，与其完全等价。
• 放置/移动开始时触发。
• 拖拽过程中持续触发。
• 放置/移动结束时触发。

使用演示

<template>
  <div
    style="
      display: flex;
      flex-direction: column;
      gap: 10px;
      padding: 10px;
      height: calc(100vh - 120px);
    "
  >
    <!-- 工具栏 -->
    <div style="display: flex; gap: 8px; flex-wrap: wrap; align-items: center">
      <button @click="startPlace">开始框选矩形（默认）</button>
      <button @click="resetWidget">重置</button>
      <span
        v-if="position"
        style="
          padding: 4px 8px;
          background: #1a1a2e;
          color: #42b883;
          border-radius: 4px;
          font-size: 12px;
        "
      >
        中心位置: {{ position }}
      </span>
    </div>

    <!-- 提示文字 -->
    <div style="font-size: 12px; color: #888; line-height: 1.6">
      左键按下定义左上角，拖动并释放定义右下角 · 四角点可调形状 ·
      中心点可整体平移
    </div>

    <!-- 3D 视图 -->
    <XView3D
      ref="view3D"
      viewID="xrectcenter-widget-demo"
      :background="[0.08, 0.08, 0.12, 1]"
      style="flex: 1; border: 2px solid #42b883; border-radius: 4px"
    />
  </div>
</template>

<script lang="ts" setup>
import { ref, onMounted, onBeforeUnmount } from "vue";
import XView3D from "@/components/XView3D.vue";
import vtkWidgetManager from "@kitware/vtk.js/Widgets/Core/WidgetManager";
import vtkSphereSource from "@kitware/vtk.js/Filters/Sources/SphereSource";
import XRectCenterWidget from "@/widgets/XRectCenterWidget/index.js";

// ── 组件状态 ──────────────────────────────────────────────────────────────────
const view3D = ref<InstanceType<typeof XView3D> | null>(null);
const position = ref<string | null>(null);

let widgetManager: ReturnType<typeof vtkWidgetManager.newInstance> | null =
  null;
let widget: ReturnType<typeof XRectCenterWidget.newInstance> | null = null;
let widgetView: any = null;

// ── 初始化 ────────────────────────────────────────────────────────────────────
onMounted(() => {
  if (!view3D.value) return;

  const renderer = view3D.value.getRenderer();
  const renderWindow = view3D.value.getRenderWindow();

  // ① 创建 WidgetManager
  widgetManager = vtkWidgetManager.newInstance();
  widgetManager!.setRenderer(renderer);

  // ② 创建 XRectCenterWidget
  widget = XRectCenterWidget.newInstance({
    activeColor: [255, 120, 0], // hover 时：橙色
    activeScaleFactor: 1.4, // hover 时放大 40%
    handleScale: 0.1,
    lineThickness: 3,
  });

  // ③ 注册到场景
  widgetView = widgetManager!.addWidget(widget as any);

  // ④ 监听交互事件
  widgetView?.onEndInteractionEvent(() => {
    const origin = widget!.getCenterOrigin();
    if (origin) {
      position.value = origin.map((v) => v.toFixed(2)).join(", ");
    }
    renderer.getActiveCamera().setClippingRange(1, 10000);
    renderWindow.render();
  });

  // ⑤ 进入放置模式
  widgetManager!.grabFocus(widget as any);

  renderer.resetCamera();
  renderWindow.render();
});

onBeforeUnmount(() => {
  widgetManager?.delete();
});

// ── 按钮操作 ──────────────────────────────────────────────────────────────────

/** 默认球体标记 */
function startPlace() {
  resetWidget();
  widget!.setGlyphSource(
    vtkSphereSource.newInstance({
      phiResolution: 16,
      thetaResolution: 16,
      radius: 0.5,
    }),
  );
  // 角点青色，中心点黄色
  widget!.setCornerColor([0, 230, 255]);
  widget!.setCenterColor([255, 230, 0]);
  widgetManager!.grabFocus(widget as any);
}

/** 重置 widget */
function resetWidget() {
  widget!.reset();
  position.value = null;
  widgetManager!.grabFocus(widget as any);
}
</script>
